Акустическая система "Амфитон-35АС-018"

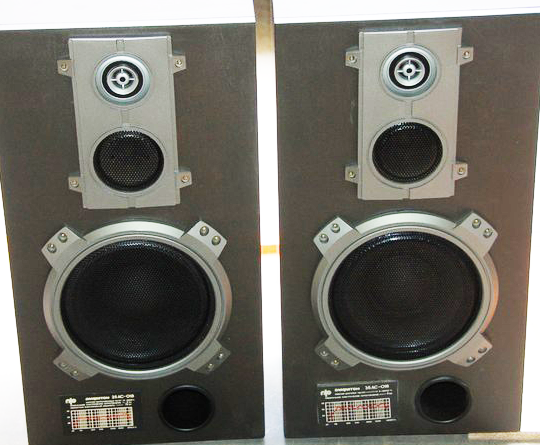

Акустическая система "Амфитон-35АС-018" (1981 г.).

Трёхполосная акустическая система Амфитон ''35АС-018'', она же ''35АС-218'', предназначена для воспроизведения звуковых программ от высококачественной бытовой усилительной аппаратуры.

С помощью пассивных разделительных фильтров весь диапазон частот акустической системы ''35АС-018'' разделен на 3 полосы, каждая из которых воспроизводится своей головкой.

В акустической системе установлено  три головки:
- низкочастотная  типа 30ГД-2,
- среднечастотная типа 15ГД-11,
- высокочастотная типа 10ГД-35.

Корпус акустической системы Амфитон ''35АС-018'' (35АС-218) выполнен в виде фазоинвертора.

АС Амфитон ''35АС-018'' не имеет регуляторов.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальная мощность, Вт ........................................................... 35.
Максимальная мощность, Вт ......................................................... 90.
Диапазон воспроизводимых частот, Гц ......................... 31,5...20000.
Номинальное звуковое давление (100...4000 Гц), Па .................. 2,0.
Номинальное электрическое сопротивление, Ом ........................... 4.
Габариты, мм ................................................................. 720x370x285.
Масса, кг ......................................................................................... 24.

Неравномерность АЧХ на нижней граничной частоте диапазона воспроизводимых частот относительно уровня среднего звукового давления составляет -16 дБ.

Уровень характеристической чувствительности не менее 86 дБ.

Неравномерность звукового давления в диапазоне частот 100..8000 Гц составляет ±3,5 дБ.

Данные АС являются одним из клонов АС ‘‘S-90’’. Полезный объём у этих АС приблизительно одинаковый, набор динамиков идентичный, схема фильтра схожая.
Фазоинвертор состоит из одной трубы.

Корпус АС выполнен в виде прямоугольного неразборного ящика из древесностружечной плиты, фанерованной древесным шпоном. Толщина стенок корпуса 18 мм, лицевая панель, с целью увеличения ее жесткости, изготовлена из плиты толщиной 38 мм. В конструкции корпуса предусмотрены элементы, увеличивающие жесткость корпуса и снижающие амплитуду колебаний стенок, в частности, имеется деревянная распорка, соединяющая лицевую панель и заднюю стенку и расположенная между низкочастотной головкой и отверстием фазоинвертора.

Для предотвращения влияния низкочастотной головки, с внутренней стороны СЧ головка изолирована от общего объема специальным герметичным пластмассовым колпаком.

Разделительные фильтр:

- фильтр низкочастотной головки – фильтр верхних частот первого порядка, обеспечивает спад АЧХ 6 дБ на октаву;

- фильтр среднечастотной головки – полосовой фильтр первого порядка, обеспечивает спад АЧХ в сторону низких и высоких частот 6 дБ на октаву;

- фильтр высокочастотной головки – фильтр нижних частот второго порядка, обеспечивает спад АЧХ в сторону средних частот 12 дБ на октаву.

Частоты раздела: между головками НЧ и СЧ — 650 Гц, между головками СЧ и ВЧ — 4500 Гц. В конструкции электрических фильтров применены резисторы типа С5-35, конденсаторы — МБГО, катушки индуктивности — на пластмассовых каркасах без сердечников.

При правильно проведённом слепом тесте звучание АС Амфитон ''35АС-018'' можно отличить от звучания АС ‘‘S-90’’. Непосредственное сравнение двух этих АС отдаст больше предпочтений в пользу АС Амфитон ''35АС-018''. Хотя все отличия будут исчезающе малы, звук АС Амфитон ''35АС-018'' представляется более линейным в области средних частот. При одинаковой атаке баса АС Амфитон ''35АС-018'' имеет более короткое инерционное послезвучие на низких частотах.
При паузе в прослушивании более 1 минуты две этих АС отличить невозможно.

АС Амфитон ''35АС-018'' была выпущена в значительно меньшем количестве чем АС ‘‘S-90’’. Динамические головки СЧ и НЧ системы ''35АС-018'' изготавливались с использованием поролоновых подвесов срок службы которых составляет 20±5 лет. С учетом некоторой сложности покупки в начале нулевых годов новых подвесов для замены разрушившихся, а также сложности качественного (!) ремонта динамических головок, большое количество данных АС было уничтожено.

В результате в настоящее время АС Амфитон ''35АС-018'' продаются по значительно более высокой стоимости (иногда в 2-2,5 раза выше), чем АС ‘‘S-90’’.
С учетом незначительных отличий непосредственно по звучанию выбор сводится по сути лишь к дизайну.

Восстановление АС Амфитон ''35АС-018'':

В настоящее время покупка подвесов не представляет никакой сложности. С учётом почтовых расходов комплект на четыре динамика обойдётся в 1000-1500 рублей. Ремонт достаточно кропотлив и требует предельной внимательности и аккуратности, что под силу далеко не каждому.

Поэтому при желании использовать именно АС Амфитон ''35АС-018'' лучшим вариантом может быть покупка АС Амфитон ''35АС-018'' с ''убитыми'' подвесами или динамиками и хорошим или отличным состоянием корпусов и исправными фильтрами. Цена такой АС будет равняться цене двух корпусов, и зависеть только от их внешнего состояния.

Затем следует найти или приобрести АС ‘‘S-90’’ или один из её клонов, например ''Орбита 35АС-016'' в качестве донора. Подойдут любые АС типа 35АС-ХХХ с набором головок такого же размера как и в АС Амфитон ''35АС-018''. Не смотря на то, что СЧ и НЧ динамики могут иметь различные обозначения это одни и те же динамики. (Для ВЧ головок данное утверждение не справедливо!) Разные обозначения они имеют так как выпускались в разные временные периоды и на разных заводах.

Все акустические системы АС ''S-90'' комплектовались головками с резиновыми подвесами, а вот среди клонов часто встречаются АС с головками на поролоновых (ППУ) подвесах, так что тут нужно быть осторожнее. При непосредственном осмотре перепутать их невозможно.

Состояние корпусов и фильтров АС доноров при этом будет на втором месте. Но его также нужно учитывать, потому что если корпуса побиты или рассохлись, это говорит об условиях хранения и (или) эксплуатации данных экземпляров АС. В таком случае нельзя иметь полную уверенность, что характеристики данных динамиков будут соответствовать их исходным значениям.

Никогда не следует покупать б.у. динамики штучно. В этом случае вы в ста процентах случаев наткнетёсь на экземпляры, у которых технические характеристики не соответствуют номинальным.
По этой же причине при покупке АС доноров не лишним будет снять НЧ динамики и осмотреть место пайки проводов. Если пайка не заводская, значит динамик уже кем то менялся.
Цена пары НЧ динамиков продающихся штучно кстати часто может быть выше, чем цена пары АС с полным комплектом исправных динамиков.

Будьте аккуратны и не спешите – отвёртки с прямым шлицом по закону Мёрфи всегда соскальзывают с винта в сторону диффузора.

Затем в корпуса от АС Амфитон ''35АС-018'' с исправными фильтрами следует установить СЧ и НЧ головки с резиновыми подвесами из АС доноров.
В результате вы получите АС Амфитон ''35АС-018'' с отличным состоянием корпусов и комплектом СЧ и НЧ головок на надёжных резиновых подвесах.

Материал подвеса в данном случае не оказывает влияния на звучание динамика, поэтому на выходе вы получите звук полностью идентичный оригинальной системе Амфитон ''35АС-018''.

Разница в звучании оригинальных АС Амфитон ''35АС-018'' и оригинальных АС ''S-90'' обусловлена различиями в конструкции корпусов, качестве сборки АС, и различием в конструкции фильтров.

Оставшиеся после ремонта корпуса АС доноров и неисправные динамики, снятые с АС Амфитон ''35АС-018'' вы в последствии сможете продать заинтересованным людям, вернув тем самым некоторую часть стоимости восстановленных АС Амфитон ''35АС-018''.

                    ​          ​
